Standar Pemasangan Fire Alarm dari Detektor, Panel, Hingga Kabel Sesuai NFPA 72

Standar pemasangan fire alarm mengatur bagaimana sistem dipasang agar proses deteksi, pengolahan sinyal, dan peringatan berjalan sesuai fungsi. Ketentuan ini mencakup logika instalasi, penempatan perangkat, hingga integrasi antar komponen.

Kinerja fire alarm ditentukan oleh kesesuaian pemasangan dengan standar instalasi fire alarm. Jika pemasangan tidak mengikuti ketentuan teknis, sistem berisiko tidak merespons atau tidak menyebarkan peringatan secara optimal saat kondisi darurat.

Alasan Mengapa Standar Pemasangan Fire Alarm Wajib Dipatuhi

Fire alarm berfungsi sebagai sistem peringatan dini. Artinya, sistem ini harus mampu mendeteksi potensi kebakaran secepat mungkin dan menyebarkan alarm ke seluruh area yang terdampak. Tanpa standar pemasangan fire alarm yang tepat, fungsi ini bisa terganggu sejak awal.

Beberapa risiko yang muncul jika pemasangan tidak sesuai standar antara lain:

• Detektor terlambat merespons karena salah posisi
• Alarm berbunyi tidak merata di seluruh area
• Panel tidak menerima sinyal dari perangkat lapangan
• Sistem gagal bekerja saat kondisi darurat

Standar instalasi fire alarm hadir untuk memastikan alur deteksi → pengolahan sinyal → peringatan berjalan tanpa hambatan.

Acuan Standar Instalasi Fire Alarm & Hal yang Perlu Dipertimbangkan di Lapangan

Dalam praktiknya, standar pemasangan fire alarm mengacu pada regulasi dan pedoman teknis yang berfungsi sebagai rambu dalam merancang dan memasang sistem. Acuan ini tidak berdiri sendiri, tetapi saling melengkapi untuk memastikan sistem bekerja sesuai fungsi di kondisi nyata gedung.

Beberapa acuan utama yang digunakan dalam standar instalasi fire alarm meliputi:

• SNI sistem proteksi kebakaran gedung, sebagai dasar penerapan di bangunan di Indonesia
• NFPA 72, yang menjelaskan logika sistem alarm kebakaran dari sisi deteksi hingga peringatan
• Spesifikasi pabrikan, yang mengatur batas teknis, konfigurasi, dan karakter kerja tiap perangkat

Penerapan standar ini kemudian disesuaikan dengan kondisi gedung, karena sistem fire alarm bekerja mengikuti lingkungan tempat ia dipasang.

Dalam penerapannya, standar pemasangan fire alarm mempertimbangkan beberapa faktor utama, antara lain:

• Fungsi bangunan, seperti kantor, pabrik, rumah sakit, atau gudang
• Luas dan ketinggian ruangan yang memengaruhi jangkauan deteksi dan alarm
• Aktivitas di dalam area yang berdampak pada pemilihan jenis detektor
• Potensi sumber panas, asap, atau uap yang dapat memengaruhi kinerja sistem

Pertimbangan inilah yang menjadi dasar dalam menentukan jenis sistem, pola penempatan perangkat, dan konfigurasi instalasi sejak tahap perencanaan, sehingga standar tidak hanya dipenuhi secara administratif, tetapi sesuai kebutuhan lapangan.

Penempatan Perangkat Fire Alarm: Kunci Akurasi Deteksi dan Keandalan Alarm

Penempatan perangkat adalah inti dari standar pemasangan fire alarm. Posisi yang tepat memastikan deteksi dan peringatan berjalan sesuai alur kerja sistem.

Standar Pemasangan Detektor

Detektor adalah komponen pertama yang merespons kondisi kebakaran. Karena karakter kerja setiap jenis detektor berbeda, NFPA 72 mengatur standar pemasangan secara spesifik per jenis detektor.

Berikut ringkasan standar penempatan detektor:

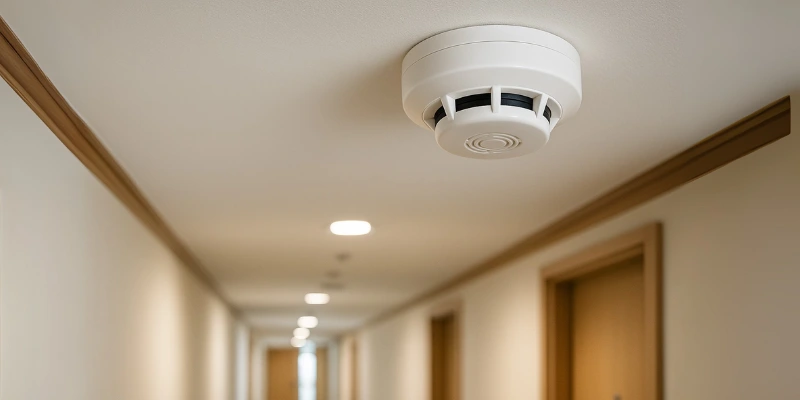

1. Smoke detector (detektor asap)

• Pemasangan di plafon atau dekat plafon karena asap bergerak naik.
• Jarak antar detektor di plafon datar maksimal sekitar 9 meter.
• Setiap titik plafon harus berada dalam jarak maksimal sekitar 6 meter dari detektor terdekat.
• Jika pemasangan di dinding, posisi detektor maksimal 30 cm di bawah plafon.
• Tidak memasang tepat di sudut plafon atau menempel balok karena dapat menghambat masuknya asap ke sensor.

2. Heat detector (detektor panas)

• Penggunaan di area yang memiliki debu, uap, atau suhu operasional tinggi.
• Jarak antar heat detector di plafon datar umumnya sekitar 7 meter, lebih rapat daripada smoke detector karena responnya berbasis kenaikan suhu.
• Pemasangan di area teratas ruangan agar akumulasi panas dapat terdeteksi lebih cepat.
• Penempatan tetap menyesuaikan tipe heat detector (fixed temperature atau rate of rise) dan spesifikasi pabrikan.

3. Flame detector

• Digunakan di area dengan potensi api terbuka atau kebakaran yang berkembang sangat cepat.
• Dipasang menghadap langsung ke area risiko api, bukan di plafon.
• Penempatan mempertimbangkan sudut pandang sensor dan tidak boleh terhalang struktur atau peralatan lain.
• Dengan membedakan standar pemasangan berdasarkan jenis detektor, sistem fire alarm dapat bekerja lebih akurat dan sesuai dengan karakter risiko di setiap area gedung.

Standar Penempatan Manual Call Point dan Alarm Bell

Selain detektor, sistem fire alarm juga mengandalkan input manual dan perangkat notifikasi agar peringatan benar-benar sampai ke penghuni gedung. NFPA 72 mengatur penempatan perangkat ini dengan ukuran yang jelas agar mudah terjangkau dan efektif saat kondisi darurat.

Ketentuan penempatan yang perlu kamu perhatikan meliputi:

1. Manual call point (manual fire alarm box)

• Pemasangan di jalur evakuasi, dekat pintu keluar, atau area yang mudah terlihat.
• Tinggi pemasangan berada di kisaran 1,07–1,22 meter dari lantai.
• Jarak pemasangan umumnya tidak lebih dari ±1,5 meter dari pintu keluar pada jalur evakuasi agar cepat terjangkau saat terjadi kebakaran.

2. Alarm bell / horn strobe (perangkat notifikasi)

• Pemasangan mempertimbangkan jangkauan suara dan visual di area proteksi.
• Tidak ada jarak baku antar alarm dalam satuan meter, namun penempatannya harus memastikan bunyi alarm terdengar minimal 15 dB di atas kebisingan normal ruangan.
• Untuk horn strobe, posisi pemasangan harus mudah terlihat dan tidak terhalang, terutama di area dengan tingkat kebisingan tinggi.

Dengan mengikuti ketentuan tinggi dan jarak ini, manual call point dapat dioperasikan dengan cepat, sementara alarm bell atau horn strobe mampu menyebarkan peringatan secara efektif ke seluruh area gedung.

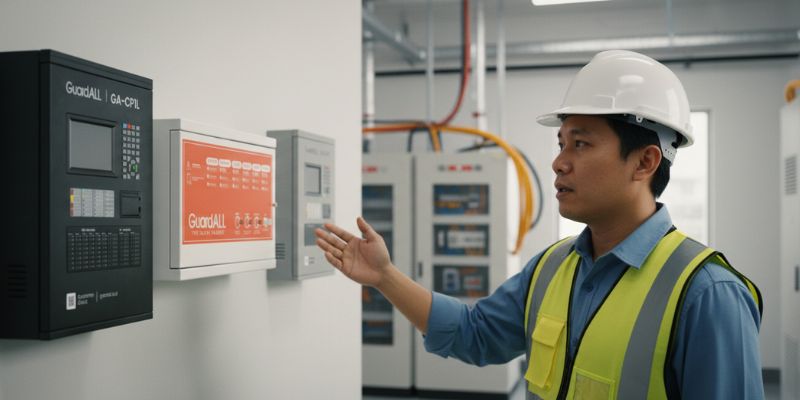

Standar Instalasi Panel Fire Alarm dan Jaringan Kabel

Panel fire alarm adalah pusat kendali sistem. Pemrosesan seluruh sinyal dari detektor, manual call point, dan perangkat notifikasi berlangsung di panel sebelum menghasilkan output peringatan. Karena perannya krusial, NFPA 72 mengatur penempatan panel dan instalasi kabel agar sistem mudah dioperasikan, dipantau, dan tetap andal saat kondisi darurat.

Untuk penempatan panel fire alarm, beberapa ketentuan penting yang perlu diperhatikan antara lain:

• Pemasangan panel di area dengan akses yang mudah, misalnya di ruang kontrol, ruang keamanan, atau area yang selalu dalam pengawasan.
• Rekomendasi tinggi panel berada di kisaran 1,4–1,7 meter dari lantai, sehingga layar, indikator, dan tombol dapat terbaca serta pengoperasian oleh petugas menjadi lebih nyaman.
• Lokasi panel harus terlindung dari panas berlebih, kelembapan, dan risiko benturan, agar tidak mengganggu fungsi elektronik di dalamnya.
• Area sekitar panel harus cukup lega untuk aktivitas pemeriksaan, pengujian, dan penanganan gangguan.

Selain posisi panel, standar instalasi fire alarm juga menekankan kejelasan sistem, seperti:

• Penandaan zona atau alamat perangkat yang mudah dipahami petugas.
• Indikator dan tampilan panel dapat dipantau dengan jelas tanpa hambatan visual.

Untuk instalasi jaringan kabel, NFPA 72 memandang kabel sebagai jalur vital komunikasi sistem. Oleh karena itu, pemasangannya diatur agar sinyal tidak terganggu.

Ketentuan utama instalasi kabel fire alarm meliputi:

• Menggunakan jenis dan ukuran kabel yang sesuai dengan sistem fire alarm dan rekomendasi pabrikan.
• Jalur kabel harus terlindung dari gangguan mekanis, misalnya dengan conduit atau tray kabel.
• Jalur kabel fire alarm dipisahkan dari instalasi listrik lain untuk mencegah interferensi dan gangguan.
• Setiap jalur dan terminasi kabel harus memiliki penandaan yang jelas, sehingga penelusuran menjadi mudah saat inspeksi atau perawatan.

Pengujian dan Commissioning Sesuai Standar Fire Alarm

Setelah pemasangan selesai, sistem belum bisa langsung siap. Standar pemasangan fire alarm selalu mencakup tahap pengujian.

Proses pengujian setidaknya meliputi:

• Uji respon setiap detektor
• Uji aktivasi manual call point
• Uji bunyi dan visual alarm
• Simulasi kondisi gangguan dan darurat

Tujuan pengujian ini sederhana: memastikan seluruh komponen bekerja sesuai alur sistem.
