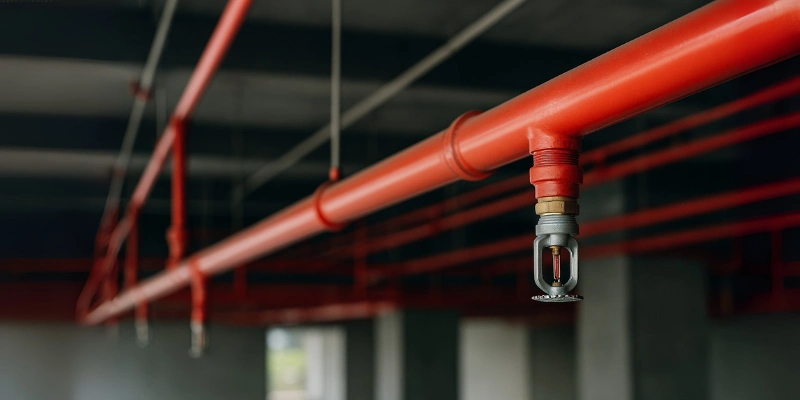

Menghitung Diameter Pipa Pada Jaringan Fire Sprinkler Sesuai Standar
Menghitung diameter pipa pada jaringan fire sprinkler adalah langkah penting yang wajib kamu pahami sebelum merancang sistem proteksi kebakaran di sebuah bangunan. Tanpa perhitungan diameter pipa yang tepat, distribusi air tidak akan optimal saat terjadi kebakaran. Ini bisa jadi fatal.
Faktanya, sistem fire sprinkler bukan sekadar instalasi pipa dan nozzle. Ia adalah sistem yang dirancang berdasarkan tekanan, debit air, dan kebutuhan proteksi tiap zona. Di sinilah pentingnya mengetahui metode menghitung diameter pipa pada jaringan fire sprinkler dengan benar.
Kenapa Diameter Pipa Harus Dihitung dengan Tepat dalam Sistem Sprinkler
Setiap sprinkler head membutuhkan debit air yang cukup dan tekanan yang stabil. Jika pipa terlalu kecil, air bisa terlambat keluar atau tidak cukup kuat. Tapi kalau terlalu besar, kamu malah boros anggaran dan overdesain.
Inilah alasan kamu wajib menghitung diameter pipa dengan benar:
- Menjamin air mencapai sprinkler paling ujung dengan tekanan memadai
- Mencegah kehilangan tekanan di jalur pipa utama dan cabang
- Menghindari pemborosan biaya material dan tenaga instalasi
- Memenuhi standar NFPA dan Dinas Damkar Indonesia
Satu kesalahan dalam diameter pipa bisa menyebabkan seluruh sistem gagal bekerja saat kebakaran.
Hal Teknis yang Wajib Kamu Pahami Sebelum Menghitung Diameter Pipa
Sebelum kamu mulai menghitung, pastikan paham dulu komponen yang terlibat. Tanpa pemahaman ini, hasil perhitungan akan jauh dari akurat.
Untuk menghitung diameter pipa, kamu harus tahu 3 komponen utama:
- Jumlah sprinkler dalam satu jalur
- Debit air yang dibutuhkan (GPM)
- Tekanan minimum yang diizinkan (psi/bar)
Di Indonesia, acuan umum berasal dari Panduan Pemasangan Sistem Sprinkler tahun 1987 dari Dinas Pekerjaan Umum serta standar NFPA 13.
Berikut adalah referensi ukuran pipa berdasarkan jumlah sprinkler:
| Jumlah Sprinkler | Diameter (inch) | Diameter (mm) |
|---|---|---|
| 2 | 1 | 25 |
| 3 | 1 1/4 | 32 |
| 4-5 | 1 1/2 | 40 |
| 6-10 | 2 | 50 |
| 11-30 | 2 1/2 | 65 |
| 31-60 | 3 | 75 |
| >61 | 4 | 100 |
Catatan: Ini adalah referensi umum, bukan hasil kalkulasi hidrolik.
Langkah-Langkah Menghitung Diameter Pipa Sprinkler Secara Efektif dan Akurat
Proses menghitung diameter pipa sprinkler harus dilakukan secara sistematis. Tidak hanya mempertimbangkan jumlah sprinkler, tapi juga memperhitungkan tekanan, panjang pipa, dan faktor kehilangan tekanan akibat gesekan dan belokan.
Berikut adalah panduan lebih detailnya:
- Identifikasi Lokasi Sprinkler Terjauh
Perhitungan dimulai dari titik sprinkler paling jauh dari sumber air. Tujuannya adalah memastikan air tetap mencapai titik paling akhir dengan tekanan memadai. - Lakukan Hydraulic Calculation
Gunakan metode perhitungan hidrolik untuk menghitung kebutuhan debit dan tekanan. Di tahap ini, kamu perlu menentukan data teknis seperti roughness pipa, panjang jalur, jumlah fitting, dan elevasi. - Gunakan Rumus Head Loss
Hitung kehilangan tekanan (head loss) akibat gesekan air dalam pipa menggunakan rumus Hazen-Williams atau Darcy-Weisbach. Semakin banyak belokan dan sambungan, semakin tinggi nilai head loss-nya. - Tentukan Kebutuhan Debit Air Minimum
Misalnya, area berisiko rendah umumnya membutuhkan 500–750 GPM. Pastikan kebutuhan debit tercukupi dalam waktu 30–60 menit operasi sistem. - Evaluasi Tekanan Minimum di Sprinkler
Tekanan air yang dibutuhkan untuk memecahkan kaca bulb di sprinkler (activation pressure) biasanya minimum 0,5 bar atau sekitar 7 psi. - Pilih Ukuran Pipa Berdasarkan Hasil Simulasi
Setelah mendapatkan angka head loss dan tekanan residual, kamu bisa menentukan diameter pipa dari tabel teknis atau software desain sprinkler untuk memastikan sistem berjalan optimal. - Lakukan Simulasi Ulang Jika Ada Perubahan Desain
Setiap perubahan panjang jalur, jumlah sprinkler, atau jenis pipa harus diikuti oleh penghitungan ulang agar sistem tetap aman dan efisien.
Dengan mengikuti langkah-langkah ini, kamu tidak hanya memenuhi standar desain proteksi kebakaran, tapi juga menciptakan sistem yang efisien secara teknis dan ekonomis.
Jenis Sumber Air yang Mempengaruhi Desain Jaringan Sprinkler
Sumber air dalam sistem fire sprinkler bisa datang dari berbagai jenis, dan masing-masing memberikan konsekuensi terhadap ukuran dan distribusi pipa.
Sistem sprinkler bisa bersumber dari:
- Jaringan PDAM (dengan tekanan dan debit stabil)
- Pompa booster otomatis (diesel atau elektrik)
- Bejana tekan (pressure tank)
- Tangki gravitasi (water tank di atas gedung)
Kalau kamu menggunakan pompa, pastikan pompa:
- Berfungsi otomatis saat sprinkler aktif
- Bisa mengalirkan air sesuai kebutuhan debit
- Dukungan pompa jockey untuk menjaga tekanan tetap stabil
Kalau tandon kosong? Sistem harus tetap bisa bekerja lewat koneksi Siamese untuk bantuan dari pemadam kebakaran.
Simulasi Nyata Menghitung Diameter Pipa Fire Sprinkler
Agar lebih jelas, mari lihat satu contoh simulasi penghitungan dasar. Simulasi ini akan membantumu memahami proses perhitungan secara praktis.
Misalnya:
- Total sprinkler di satu jalur: 20 head
- Debit per sprinkler: 15 GPM
- Total kebutuhan: 300 GPM
- Panjang pipa dari pompa ke ujung: 80 meter
- Tekanan minimum di sprinkler: 7 psi (0,5 bar)
Langkah cepat:
- Hitung total debit (Q)
- Perkirakan kehilangan tekanan (Hf)
- Tentukan diameter pipa (D) dari rumus Hazen-Williams
- Pilih pipa dengan diameter terdekat dari tabel
Faktor Lain yang Harus Kamu Perhitungkan dalam Penentuan Diameter
Setiap gedung punya tantangan dan kebutuhan berbeda. Ini yang harus kamu perhitungkan juga sebelum menentukan diameter pipa.
Berikut faktor tambahan yang harus kamu pertimbangkan:
- Jenis bangunan
Bangunan dengan risiko tinggi (misal gudang kimia) butuh debit lebih besar, artinya diameter pipa lebih besar. - Jenis sprinkler
Beberapa sprinkler (pendant, upright, concealed) punya kebutuhan debit dan tekanan berbeda. - Jumlah fitting dan belokan pipa
Setiap fitting menambah head loss, sehingga perlu diameter lebih besar untuk kompensasi. - Material pipa
Pipa galvanis dan HDPE punya roughness berbeda yang memengaruhi gesekan air.
Kesalahan Fatal yang Harus Dihindari Saat Menghitung Diameter Pipa
Ada beberapa kesalahan umum yang masih sering terjadi di lapangan. Kesalahan ini harus kamu hindari karena bisa berdampak besar pada efektivitas sistem.
Beberapa kesalahan umum yang wajib kamu hindari:
- Menggunakan pendekatan instan tanpa kalkulasi tekanan
- Menyamakan semua zona dengan satu ukuran pipa
- Tidak memperhitungkan cadangan tekanan dari pompa
- Mengabaikan jarak vertikal (misalnya di gedung bertingkat tinggi)
Tip praktis: Jangan hanya mengandalkan tabel. Lakukan kalkulasi sesuai desain hidrolik aktual.
Kenapa Perlu Konsultan Fire System yang Berpengalaman
Kamu mungkin merasa bisa menghitung sendiri. Tapi apakah hasilnya bisa dipastikan akurat dan aman? Di sinilah peran konsultan dan kontraktor penting untukmu.
Menghitung diameter pipa pada jaringan fire sprinkler memang bisa dipelajari, tapi implementasinya tidak sesederhana itu. Kamu perlu memastikan:
- Semua zona terproteksi sesuai risiko
- Ukuran pipa efisien secara biaya dan kinerja
- Sistem memenuhi standar NFPA dan SNI
Di sinilah peran konsultan dan kontraktor fire system seperti Bromindo sangat penting. Tim kami telah berpengalaman merancang dan menghitung sistem fire sprinkler secara presisi untuk berbagai tipe bangunan, dari industri, perkantoran, hingga kawasan komersial.
Ingat, perhitungan yang salah bisa membuat sistem gagal saat dibutuhkan. Jangan ambil risiko!
Waktunya Evaluasi Sistem Sprinkler Bangunan Kamu Sekarang Juga
Sekarang kamu sudah tahu pentingnya menghitung diameter pipa pada jaringan fire sprinkler. Jangan remehkan tahap ini. Perhitungan yang tepat bukan hanya menyelamatkan aset, tapi juga nyawa.
Kalau kamu sedang merencanakan atau ingin mengevaluasi sistem sprinkler di gedung kamu, tim Bromindo siap membantu. Kami tidak hanya menjual dan menginstal, tapi juga memberikan solusi desain terbaik berbasis data dan standar proteksi kebakaran terbaru.
Hubungi kami di kontak ini dan dapatkan konsultasi gratis bersama teknisi profesional!
